Lưu lượng dòng chảy là gì? Công thức tính lưu lượng dòng chảy

Lưu lượng dòng chảy là thông số quan trọng trong lĩnh vực cấp thoát nước, xử lý nước, sản xuất công nghiệp, thủy lợi và hệ thống đường ống. Xác định chính xác lưu lượng giúp thiết kế hệ thống phù hợp, tối ưu hiệu suất vận hành và tiết kiệm chi phí. Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, đơn vị, công thức tính cũng như các thiết bị đo lưu lượng dòng chảy được sử dụng phổ biến hiện nay.

Lưu lượng dòng chảy là gì?

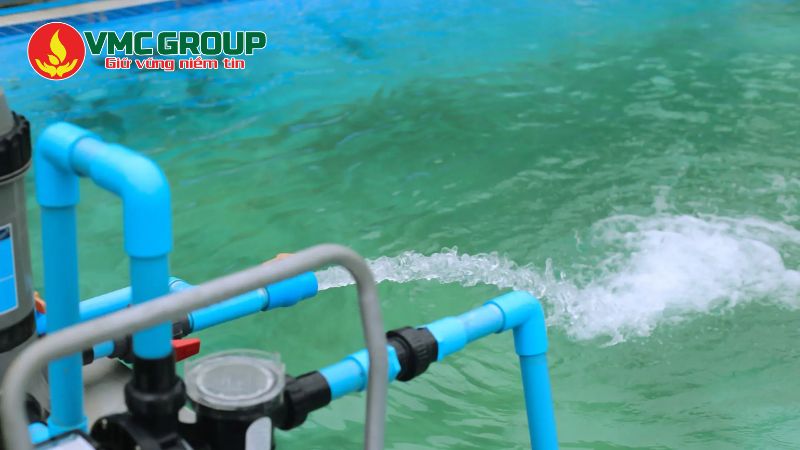

Lưu lượng dòng chảy (ký hiệu thường gặp là Q) là đại lượng cho biết thể tích chất lỏng (như nước) chảy qua một tiết diện nhất định trong một đơn vị thời gian. Đơn vị chuẩn quốc tế (SI) là m³/s. Ngoài ra còn có L/s, GPM (gallon/phút), ft³/s… tùy theo ứng dụng.

Trong thực tế, hai loại lưu lượng nước thường gặp là lưu lượng dòng sông và lưu lượng ống tròn.

Tính lưu lượng nước qua ống tròn được áp dụng để xác định lượng nước sinh hoạt tiêu thụ hàng tháng, lưu lượng cấp – thoát nước hoặc lượng nước tuần hoàn trong hồ bơi. Bên cạnh đó, việc đo và theo dõi lưu lượng nước còn đóng vai trò quan trọng trong quản lý tài nguyên nước, công tác thủy lợi cũng như các lĩnh vực nông nghiệp, lâm nghiệp và thủy sản.

Đơn vị lưu lượng dòng chảy

Tùy theo lĩnh vực sử dụng, lưu lượng dòng chảy được biểu diễn bằng nhiều đơn vị khác nhau.

Đơn vị	Ý nghĩa	Ứng dụng
m³/s	Mét khối trên giây	Đơn vị phổ biến nhất, coi là tiêu chuẩn quốc tế khi tính toán và thiết kế các công trình thủy lợi, thủy điện, nghiên cứu khoa học.
m³/h và m³/ngày	Mét khối trên giờ và mét khối trên ngày	Thường dùng trong hệ thống cấp nước sinh hoạt, xử lý nước thải, đo lưu lượng sản xuất công nghiệp.
l/s	Lít trên giây	Dùng phổ biến trong hệ thống cấp thoát nước dân dụng, bể bơi, tòa nhà.
ft³/s	feet khối trên giây	Dùng đo lường lưu lượng chất lỏng và khí ở các hệ thống công nghiệp Mỹ.
GPM	Gallon/phút (Mỹ)	Dùng phổ biến tại Mỹ, chủ yếu là các ngành cấp nước, hóa chất, dầu khí.

Công thức tính lưu lượng dòng chảy qua ống tròn

Để xác định lưu lượng nước chảy qua đường ống, bạn có thể áp dụng 2 công thức sau tùy theo điều kiện thực tế và phương pháp tính toán.

Cách 1: Tính lưu lượng dòng chảy cơ bản

Công thức tính lưu lượng dòng chảy cơ bản được áp dụng như sau: Q = A*V

Trong đó:

• Q: Lưu lượng dòng chảy.
• A: Diện tích tiết diện ngang của đường ống nước. Đây là diện tích mặt cắt vuông góc với hướng dòng chảy. Đối với ống tròn trụ, diện tích được xác định theo công thức: A (tiết diện) = S (mặt phẳng tròn) = 3.14 x r²

• V: Vận tốc dòng chảy trong ống.

Vận tốc dòng nước được tính theo công thức: V= √(2gh)

Trong đó:

• g: Gia tốc trọng trường, có giá trị 9.81.
• h: Chiều cao cột nước (m).

Ví dụ:

Cần tính lưu lượng nước chảy qua đường ống tròn trụ có đường kính 90mm, độ cao cột nước 2m, nước chảy tự nhiên và không có áp suất. Áp dụng công thức:

Q = 3.14 x 0.045 x 0.045 x √(2 x 9.81 x 2) = 0.04 (m³/s)

Cách 2: Tính lưu lượng dòng chảy theo thủy lực

Trong các hệ thống đường ống phức tạp, việc xác định lưu lượng thường được thực hiện theo phương pháp thủy lực. Cách tính này xét đến các yếu tố như hệ số phân bố lưu lượng, độ co hẹp của dòng chảy và lưu lượng phân phối dọc tuyến ống. Công thức được sử dụng là: QTT = QVC + α x QDD

Ý nghĩa các ký hiệu:

• QTT: Lưu lượng nước chảy trong đường ống.
• QVC: Lưu lượng vận chuyển qua đoạn ống.
• α: Hệ số phân bố lưu lượng dọc đường ống. Trong nhiều trường hợp, giá trị này lấy bằng 0,5, khi lưu lượng Q ở đầu ống đạt giá trị lớn nhất và giảm dần về 0 tại cuối đoạn ống.
• QDD: Lưu lượng phân phối dọc theo đoạn ống, đơn vị l/s.

Đối với trường hợp đoạn ống chỉ thực hiện nhiệm vụ phân phối nước dọc tuyến mà không truyền nước đến các đoạn phía sau, lưu lượng vận chuyển sẽ bằng: QVC = 0

Khi đó, lưu lượng trên đoạn ống sẽ giảm dần từ QDD về 0 theo chiều dài của tuyến.

Lưu lượng nút được xác định theo công thức: QN = 0.5 x ∑QDD + QTTR

Sau khi tính được lưu lượng tại các nút, lưu lượng của từng đoạn ống sẽ được xác định bằng tổng lưu lượng của các đoạn kế tiếp cùng với lưu lượng tại nút cuối.

Công thức tính như sau: QTT(A) = QVC + QN(B)

Phương pháp tính theo thủy lực thường được áp dụng khi thiết kế và tính toán các mạng lưới cấp nước quy mô lớn, giúp đánh giá chính xác sự phân bố lưu lượng trong toàn bộ hệ thống.

Bảng tra lưu lượng dòng chảy qua ống tròn

Với vận tốc nước mặc định 0.7m/s, áp dụng các công thức trên, ta có bảng tra lưu lượng dòng chảy qua một số loại ống với đường kính ống phổ biến trên thị trường:

Loại ống	Đường kính lòng ống (mm)	Tiết diện (m2)	Lưu lượng (m3/h)
LDPE Ø16	Ø14	153.86	0.38772
LDPE Ø20	Ø18	254.34	0.64093
C2 Ø21	Ø17	226.87	0.57169
C2 Ø27	Ø23	415.27	1.04646
C2 Ø34	Ø30	706.5	1.78038
C2 Ø60	Ø56	2461.76	6.20363
C2 Ø75	Ø71	3957.19	9.97210
C2 Ø90	Ø86	5805.86	14.63076
C2 Ø110	Ø106	8820.26	22.27055
C2 Ø140	Ø136	14519.36	36.58878

Thiết bị đo lưu lượng dòng chảy

Để xác định lưu lượng chính xác trong thực tế, người ta sử dụng nhiều loại thiết bị đo lưu lượng khác nhau:

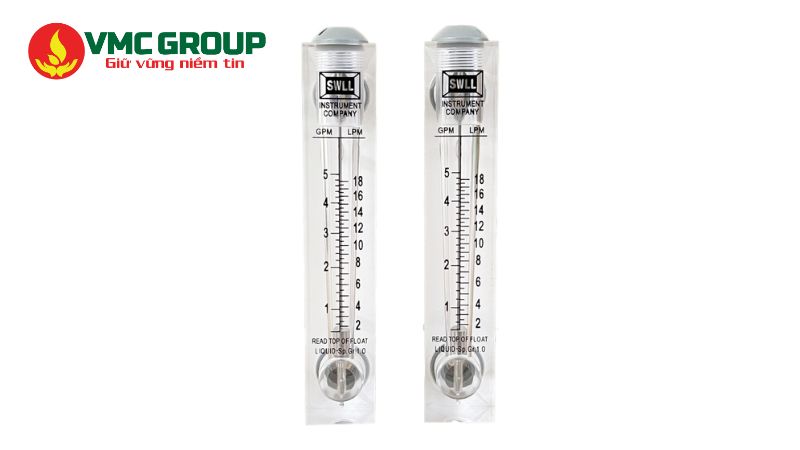

Lưu lượng kế

Lưu lượng kế là thiết bị đo thể tích và tốc độ dòng chất lỏng trong đường ống. Tùy theo từng dòng sản phẩm, thiết bị có thể hoạt động theo nhiều nguyên lý khác nhau. Một trong những nguyên lý phổ biến là sử dụng hai cảm biến nhiệt đặt gần nhau để ghi nhận sự thay đổi nhiệt độ khi chất lỏng đi qua. Dựa vào sự chênh lệch này, thiết bị sẽ tính toán và hiển thị giá trị lưu lượng với độ chính xác cao.

Hiện nay, lưu lượng kế được sử dụng trong nhiều lĩnh vực như hệ thống cấp thoát nước, xử lý nước, sản xuất hóa chất, thực phẩm, dược phẩm cũng như nhiều ngành công nghiệp khác nhờ khả năng đo ổn định và đáng tin cậy.

Đồng hồ đo lưu lượng dạng Tuabin

Đồng hồ đo lưu lượng Tuabin hoạt động theo nguyên lý cơ học. Khi chất lỏng chảy qua, lực của dòng nước sẽ làm cánh Tuabin quay. Tốc độ quay của cánh quạt tỷ lệ thuận với vận tốc dòng chảy, từ đó thiết bị sẽ chuyển đổi thành giá trị lưu lượng tương ứng.

Ưu điểm của đồng hồ Tuabin là cấu tạo đơn giản, chi phí đầu tư hợp lý và quá trình lắp đặt không quá phức tạp. Tuy nhiên, do bộ phận cánh quạt tiếp xúc trực tiếp với chất lỏng nên thiết bị có thể bị ảnh hưởng bởi cặn bẩn hoặc tạp chất. Vì vậy, cần kiểm tra và bảo dưỡng định kỳ để đảm bảo độ chính xác trong quá trình vận hành.

Ống Pitot

Ống Pitot được sử dụng để đo vận tốc của chất lỏng hoặc khí trong đường ống.

Nguyên lý hoạt động dựa trên việc xác định chênh lệch giữa áp suất tĩnh và áp suất động của dòng chảy. Từ giá trị áp suất thu được, người sử dụng có thể tính toán vận tốc và suy ra lưu lượng của môi chất.

Nhờ thiết kế nhỏ gọn, dễ mang theo và thao tác đơn giản, ống Pitot thường được sử dụng trong các công tác khảo sát, nghiên cứu hoặc đo kiểm tại hiện trường. Tuy nhiên, độ chính xác của phương pháp này nhìn chung thấp hơn so với các thiết bị điện tử hiện đại, vì vậy ít được áp dụng trong các hệ thống yêu cầu giám sát liên tục.

Cảm biến lưu lượng dòng chảy

Cảm biến lưu lượng là giải pháp đo lường hiện đại, ứng dụng các công nghệ tiên tiến như điện từ hoặc siêu âm để xác định lưu lượng chất lỏng.

Đối với cảm biến điện từ, thiết bị tạo ra một từ trường và đo điện áp phát sinh khi chất lỏng có khả năng dẫn điện đi qua vùng đo. Trong khi đó, cảm biến siêu âm sử dụng sóng siêu âm để phân tích thời gian truyền hoặc sự thay đổi của tín hiệu phản xạ, từ đó xác định vận tốc và lưu lượng của dòng chảy.

Các loại cảm biến này nổi bật nhờ khả năng đo với độ chính xác cao, không cần tiếp xúc trực tiếp với môi chất và dễ dàng tích hợp vào hệ thống điều khiển tự động hoặc giám sát từ xa. Chính vì vậy, chúng được ứng dụng rộng rãi trong các nhà máy, khu công nghiệp, hệ thống xử lý nước và những dây chuyền sản xuất yêu cầu kiểm soát lưu lượng liên tục với độ tin cậy cao.

Hóa Chất Bể Bơi Việt Mỹ hy vọng bài viết trên đã cung cấp cho bạn đọc nhiều thông tin bổ ích về lưu lượng dòng chảy. Trong các lĩnh vực xử lý nước, hồ bơi, sản xuất công nghiệp và cấp thoát nước, việc kết hợp tính toán lưu lượng chính xác với các thiết bị đo hiện đại sẽ góp phần tối ưu hiệu suất vận hành, giảm thất thoát và nâng cao tuổi thọ của toàn bộ hệ thống.
